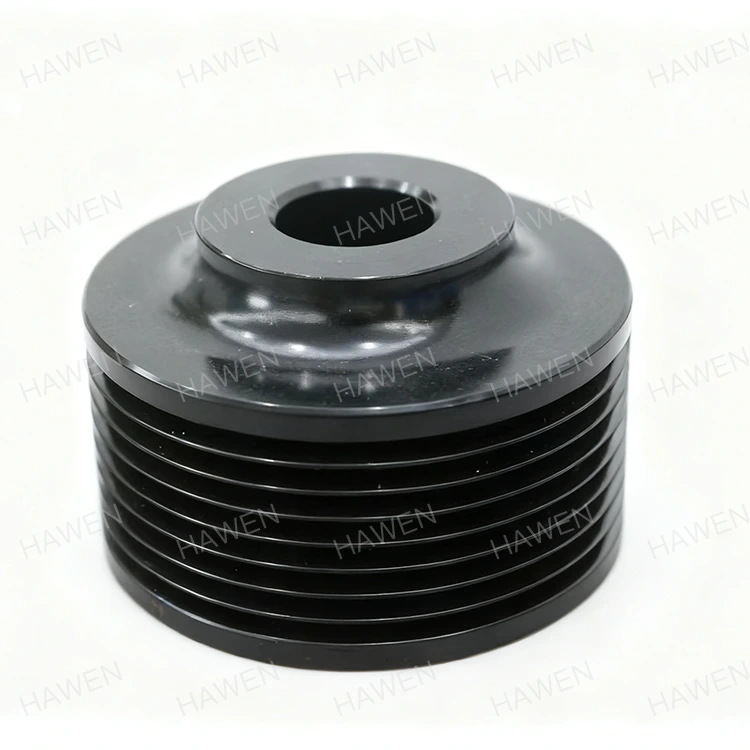

WebType Remskiva

Strukturell form och designlogik

WebType-remskivan har en integrerad banstruktur som förbinder fälgen och navet genom en kontinuerlig plattliknande bana. Jämfört med ekerkonstruktioner minskar denna design strukturella diskontinuiteter, vilket skapar en mer kontinuerlig lastbärande bana när remskivan utsätts för radiella belastningar och torsionsbelastningar. Den är lämplig för transmissionssystem som kräver hög styvhet och strukturell stabilitet.

Banans tjocklek, kanten och navet är typiskt integrerat utformade eller sammansatta med hög precision, vilket ger högre total styvhet än konstruktioner med öppen ram. Detta kontrollerar effektivt deformation under medelhög till hög hastighet.

Strukturens praktiska inverkan på prestanda

Den stängda vävstrukturen hos Web Type Pulley ger bättre dynamisk stabilitet under drift. Den kontinuerliga bärande konstruktionen minskar risken för lokala vibrationer, vilket är mer gynnsamt för lagers och remmars långsiktiga prestanda. Samtidigt hjälper den integrerade strukturen till att bibehålla den geometriska noggrannheten hos remspåren, vilket minskar sannolikheten för ojämnt remslitage.

Under kraftöverföring tolererar denna struktur vridmomentfluktuationer väl, vilket gör den lämplig för industriell utrustning som arbetar kontinuerligt under långa perioder.

Materialkonfiguration och tillverkningsprocesser

Remskivor av webbtyp genomgår vanligtvis dynamisk balansering under tillverkningen för att uppfylla stabilitetskraven vid medelhöga till höga hastigheter.

Tillförlitlighet och livslängdsanalys

På grund av den kontinuerliga banstrukturen är remskivor av bantyp mindre benägna att spänningskoncentration under upprepad belastning. Jämfört med lätta strukturer är de bättre lämpade för hög belastning och långvariga driftförhållanden. De visar stabil strukturell hållbarhet, särskilt i system med låg start-stopp-frekvens men långa engångstider.

Typiska tillämpningsscenarier

Web Type Pulleys används vanligtvis i följande miljöer:

Industriella fläktar och vattenpumpsystem

Verktygsmaskiners huvuddrivenheter

Reducerare och effektutgångar

Kontinuerlig driftutrustning inom gruvdrift och metallurgi

De väljs ofta för applikationer som kräver stabil drift, hög styvhet och lång livslängd.

Urval och anpassningsrekommendationer

När du väljer en remskiva av bantyp bör faktorer som remtyp, hastighetsområde, belastningsnivå och axelanslutningsmetod beaktas. Anpassningsalternativ inkluderar ytterdiameter, spårtyp, bantjocklek och axelhålskonfiguration, som alla kan skräddarsys för att möta specifika applikationskrav.
