Smal kilremsskiva

HAWEN smal kilremsremskiva är en mekanisk transmissionskomponent med ett enda kilspår, som huvudsakligen används för att samverka med kilremmar för kraftöverföring. Med en enkel design och låg kostnad är den lämplig för en mängd olika industriella och dagliga scenarier. Våra produkter används i stor utsträckning inom automationsutrustning, precisionsmaskiner, industriell transmission och andra områden. Vi välkomnar kunder att skräddarsy produkter enligt ritningar eller besöka vår fabrik.

Produktspecifikation

Produktnamn

Material

Bruttovikt (kg)

Enhet (EA)

Dimensionera

Ytbehandling

Miljökrav

Bearbetningskrav

Ansökningsfält

Bearbetningsnoggrannhet

Kundbas

Marknadsandel i Kina

Anmärkningar

Smal kilremsskiva

1215 friskärande stål

-

EA

Φ59,18×15,87

Zinkplätering

Överensstämmer med internationella standarder som ROHS och REACH

Mekanisk bearbetning

Luftkompressorer, torktumlare och annan utrustning

≤0,015 mm

Nidec

5 %

Anpassningsbar per ritning

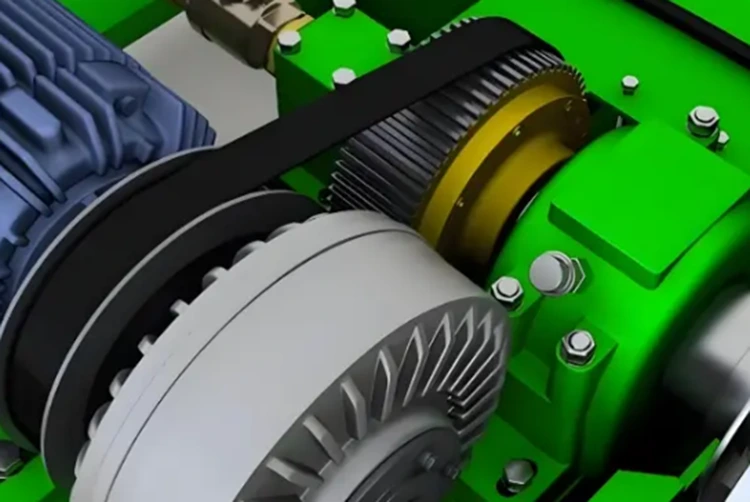

Produktapplikationsfält

HAWEN (Trilon) har varit djupt engagerad i maskinindustrin i mer än 20 år. Sedan 2005 har vårt företag utfört djupgående forskning och utveckling på enkelspåriga kilremskivor och olika typer av bilremskivor. Denna produkt är bearbetad och tillverkad av 1215 friskärande stål. Våra produkter täcker ett brett spektrum av branscher:

1. Utrustning som fläktar och luftkompressorer: Används för kontinuerlig kraftöverföring i fabriker (t.ex. ventilationssystem eller vätsketransport). Dess struktur kan anpassas till medelkraftiga, medelhöga och låga arbetsförhållanden.

2. Centrifugalfläktar eller skruvpumpar: Remskivor av grått gjutjärn kan ge stabil transmission.

3. Precisionstillverkning: Standardiserad design, strikt materialval, sofistikerad bearbetningsteknik och kvalitetskontroll säkerställer hög effektivitet, hållbarhet och utbytbarhet i medel- och högeffektöverföring, enligt nedanstående nyckeldimensioner.

4. Automation och allmänna maskiner: Används vanligtvis i fläktar, luftkompressorer och annan utrustning; i centrifugalfläktar eller skruvpumpar kan grå gjutjärnsremskivor leverera stabil transmissionskraft.

5.Hög transmissionsprecision: Kraften överförs genom friktion mellan remmen och remskivan. På grund av en liten möjlig slirning av kilremmen i remskivans spår är utväxlingsförhållandet inte absolut konstant, men det kan vanligtvis möta behoven för allmänna industriella tillämpningar.

6.Hög effektivitet och enkelt underhåll: Överföringseffektiviteten kan nå mer än 95%. Funktioner: Utformningen av kilremmen gör att den passar tätt mot remskivan, vilket minskar energiförlusten. Lastkapacitet: Kilremskivan tål en viss belastning. Stabilitet: V-remskivans transmission har god stabilitet, vilket kan minska vibrationer och stötar under transmissionen och säkerställa en stabil drift av mekanisk utrustning. Anpassningsförmåga: Kilremstransmission är lämplig för olika arbetsförhållanden och miljöer, och kan anpassa sig till tuffa arbetsförhållanden som fukt och korrosion genom ytbehandlingar (t.ex. zinkplätering, högfrekvent härdning).

Produktapplikationsutrustning och huvudkunder

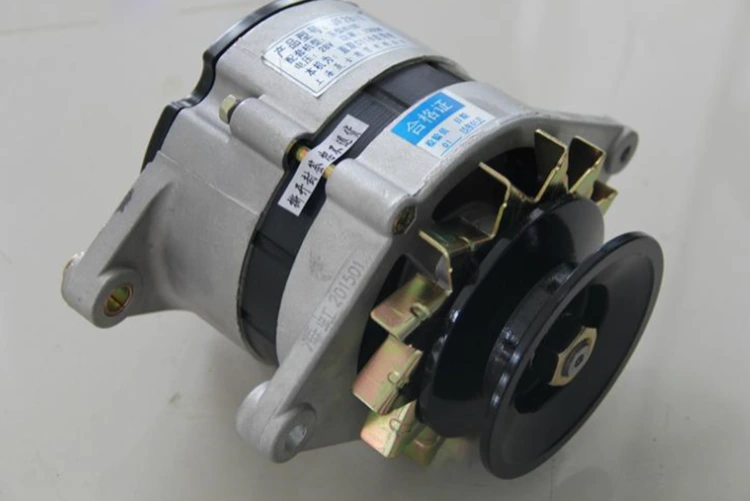

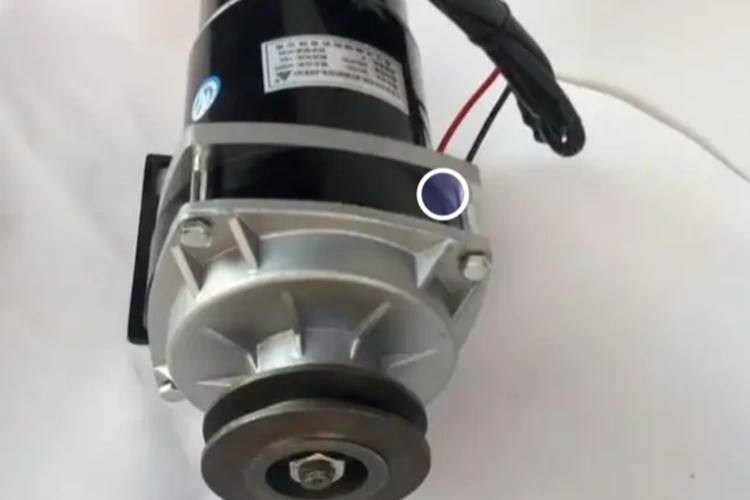

Ovanstående produkter används huvudsakligen för luftkompressorer och vattenpumpsmotorer, med kärnkunder inklusive Nidec, Asco och andra välkända företag.

Tekniska parametrar: 1215 friskärande stål enkelspårig kilremskiva

Huvudsakliga kvalitetsegenskaper	Kärntekniska indikatorer	GB/T 13575.1-2022 Standard	Industristandard	HAWEN standard
Stabilitet för inre borrning	Tolerans för inre borrning	-	≤0,026 mm	≤0,015 mm
Kompatibilitet med spårtyp	Spårvinkel	-	≤1°	≤0,5°
Transmissionsprecision och livslängd	Runout	-	≤0,15 mm	≤0,05 mm
Serviceliv	Korrosionsbeständighet (neutralt saltspraytest)	48h	72h	96h
Miljövänlighet	Begränsning av farliga ämnen	-	Överensstämmer med EU-standarder	Överensstämmer med EU-standarder

Kärnfördelar

Vi har stark teknisk FoU-kapacitet och högprecisionsproduktionsutrustning. I processen att samdesigna framtida produkter med kunder, kan HAWENs teknologi alltid utforska den optimala lösningen och få kundkännedom. Vi implementerar 100 % online automatisk kvalitetskontroll och uppnår precisionstillverkning med hög precision genom följande åtgärder:

● Källkontroll: Kontrollera strikt konsistensen av råvaror från upphandlingsstadiet för att säkerställa stabil materialprestanda.

● Precisionsbearbetning: Använd högprecisionsutrustning för automatiserad bearbetning för att garantera produktens dimensionella noggrannhet (t.ex. inre håltolerans ≤0,015 mm).

● Helprocessövervakning: Övervaka produktionsparametrar i realtid genom ett onlinedetekteringssystem för att upptäcka och korrigera avvikelser i tid.

● Konsekvent kvalitetssäkring: Eliminera manuella driftfel för att säkerställa stabil prestanda för varje produkt.

● Hög kvalificeringsgrad: Produktionskvalificeringsgraden kontrolleras till 99,99 % och kvalificeringsgraden fritt fabrik når 100 %.

● Effektivitetsförbättring: Automatiserade processer minskar manuella ingrepp och lägre produktionskostnader.

Vi utövar strikt kontroll över produkternas miljövänlighet från val av råmaterial till produktion och bearbetning:

● Miljövänliga råvaror: Använd 1215 friskärande stål för att minska farliga ämnen, i enlighet med miljövänliga materialstandarder.

● Ytbehandling: Använd elektropläteringsteknik, som belägger ett lager av zink på ytan av metall eller stållegering genom kemiska eller elektrokemiska metoder för att skydda det från miljökorrosion och rost.

● Miljöcertifiering: Alla produkter har godkänts av internationella miljöcertifieringar som ROHS och REACH för att säkerställa att inga farliga ämnen ingår.

● Produktionsprocess: Automatiserade produktionslinjer minskar energiförbrukningen och avfallsgenereringen utan manuell kontakt under hela processen. Genom helautomatisk onlinetestutrustning genomgår varje produkt en fullständig inspektion av dimensioner, geometriska toleranser och ytdefekter före fabrik för att säkerställa batchkonsistens.

Vi har ett långvarigt stödjande samarbete med välkända inhemska och utländska biltillverkare och vann omfattande erkännande. Med 20 års teknisk ackumulering optimerar vi kontinuerligt materialutnyttjandegraden och tillverkningsprocesserna. Våra produkter har klarat ISO9001 och IATF16949 kvalitetssystemcertifieringar, vilket säkerställer full spårbarhet från lagring av råvaror till leverans av färdig produkt.

● Effektivt FoU-team: Snabb svarshastighet, vilket sparar utvecklingskostnader och tid; kan skräddarsy specialformade konstruktioner som passar kundernas applikationer enligt deras industriella systemkrav.

● Produktionskapacitet: Vi har 120 uppsättningar av högprecisions CNC-utrustning, en helautomatisk svärtningsproduktionslinje, en helautomatisk ultraljudsrengöringslinje och mer än 10 uppsättningar av automatisk testutrustning. Den månatliga produktionskapaciteten når 300 000 stycken, med den nuvarande månatliga försäljningsvolymen på cirka 150 000-200 000 stycken och en månadsöverskottskapacitet på 30% -50%.

Vi styrs av den ultimata efterfrågan på marknaden, med fokus på:✅

Effektivisering och kostnadsminskning✅

Lågt ljud och hög kvalificeringsgrad✅

Miljöskydd

● Större flexibilitet vid designändringar

● Hög effektivitet och snabbhet i beslutsprocessen

● Kort ledtid för inköp av råvaror och olika tillbehör: Beläget i Zhejiang-provinsen, "tillverkningens hemstad i Kina", har vi en rik leverantörskedja.

● HAWENs pålitliga, högeffektiva och högkvalitativa lösningar gör det möjligt för alla kunder att undvika omvägar – när de väl väljer oss kommer de att vara ovilliga att byta till andra leverantörer.

● Att välja HAWEN innebär att minska kundernas utvecklingskostnader, testkostnader, tillverkningskostnader och kostnader för eftermarknadsservice.

Materialval

1215 stål är ett miljövänligt friskärande stål som inte innehåller några farliga ämnen som bly och har utmärkt bearbetbarhet, vilket gör det lämpligt för tillverkning av mekaniska precisionsdetaljer.

● Stabila fysikaliska egenskaper: Dess materialdensitet hålls stabilt på 7,85 g/cm³.

● Kemisk sammansättning: Kol (≤0,09%), Mangan (0,75%-1,05%), Fosfor (0,04%-0,09%) och Svavel (0,26%-0,35%). Den relativt höga svavelhalten förbättrar bearbetbarheten samtidigt som den uppfyller miljökraven.

● Mekaniska egenskaper: Den har utmärkt dimensionell noggrannhet; draghållfastheten i varmvalsat tillstånd är 390-540MPa, vilket kan nå 490-755MPa efter kalldragning, med en hårdhet på 160-190HB, och den kan bearbetas direkt utan värmebehandling.

● Leveransformer: Levereras som varmvalsat rundstål, kalldragna blanka stänger och slipade stänger; olika tvärsnittsformer kan formas genom kall extruderingsprocess, vilket sparar materialförlust och bearbetningstid.

● Bearbetbarhet: Jämn skärning och bra spånbrytningsprestanda minskar verktygsslitage och förbättrar ytfinish; den är särskilt lämplig för masskontinuerlig bearbetning av automatiserad utrustning såsom automatiska svarvar och CNC-svarvar; dess slitstyrka eller korrosionsbeständighet kan förbättras genom ytförkolning eller nickelplätering.

Processkontroll

● Kontroll av inre borrningstolerans: Att uppnå hög precision på ±0,015 mm ställer extremt höga krav på processutrustning och processstabilitet. Ett sådant exakt toleransintervall kräver hög noggrannhet hos bearbetningsutrustning (t.ex. CNC-verktygsmaskiner), högkvalitativa skärverktyg och stabila processer (t.ex. temperaturkontroll, vibrationsdämpning); varje liten avvikelse kan leda till problem med produktkvaliteten.Vårt företag använder avancerad teknik för garanti: Realiserad genom högprecisionsmätinstrument (t.ex. koordinatmätmaskin (CMM), rundhetstestare, profilmätinstrument), strikt processkontroll (t.ex. statistisk processkontroll (SPC)-miljö) för att säkerställa en stabil bearbetningsmassa i produktionen.

● Användningsvärde: I precisionstransmissionssystem påverkar inre håltolerans direkt passningsnoggrannheten mellan delar och axlar, vilket är relaterat till transmissionseffektivitet, bullerkontroll och produktens livslängd, och är en central teknisk indikator för avancerad tillverkning.

● Vi utövar strikt kontroll över hela produktionsprocessen för att säkerställa produkternas stabilitet och hållbarhet under användning.

● Matchning av materialprestanda: Strikt kontroll av materialhårdhet och värmebehandlingsprocesser för att förbättra slitstyrkan och utmattningshållfastheten.

Ytbehandling - galvanisering

Eftersom den enkelspåriga kilremskivan är gjord av metallmaterial, kommer tuffa servicemiljöer oundvikligen att orsaka rost eller korrosion av reservdelar. Vårt företag har ett professionellt och erfaret kärnforsknings- och utvecklingsteam. Genom år av praktisk erfarenhet och försök har vi utvecklat en speciell ytbehandlingsformel för denna produkt och antagit helautomatisk galvaniseringsutrustning med ett helautomatiskt torksystem. Tjockleken på det elektropläterade skiktet uppfyller inhemska, industriella och internationella standarder och når en finish på mikronnivå. Det finns ingen manuell kontakt under hela processen, vilket förbättrar produkternas korrosionsbeständighet, uppfyller industristandarder och minskar risken för produktkollision orsakad av manuell kontakt.

Obs: Andra ytbehandlingsmetoder som svärtning och nickelplätering finns också tillgängliga och kan anpassas efter kundens önskemål.

Miljökrav

Alla produkter uppfyller miljökrav vad gäller material och ytbehandling och stöds av certifieringsrapporter för ROHS och REACH.

FoU och anpassningsförmåga

Vårt professionella tekniska FoU-team har 20 års djupgående branscherfarenhet. Vi kan möta kundernas behov och lösa deras smärtpunkter enligt deras specifika krav och applikationsområden, och skräddarsy specialformade remskivor. Vi välkomnar varmt kunder att tillhandahålla ritningar för anpassning, inklusive skräddarsydda produkter med utsedda råmaterial och ytbehandlingar, och välkomnar även utländska kunder att besöka vår fabrik.

Synergi från den nya organisationsstrukturen

Den nya organisationsstrukturen gör det möjligt för HAWEN att möta kundernas förväntningar på grundval av effektivt samarbete.

Inhemska kunder & marknadsandelar

Vi har ett långsiktigt strategiskt samarbete med inhemska kunder som Sanjiang Electric, LG Tianjin och Nidec, med en samarbetsrelation på mer än tio år. Hittills har vårt företag uppnått en marknadsandel på 20 % av kilremskivor med en spår i Kina.
