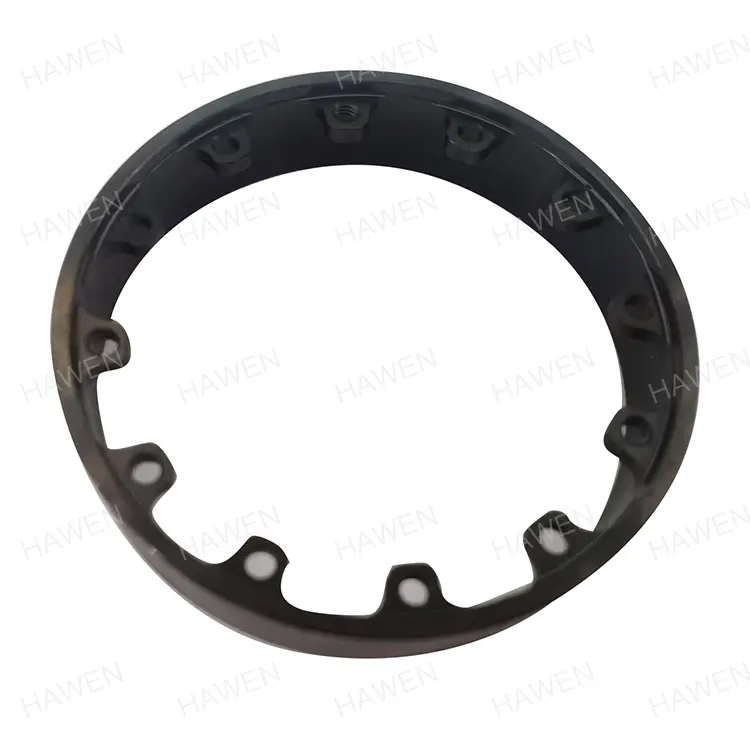

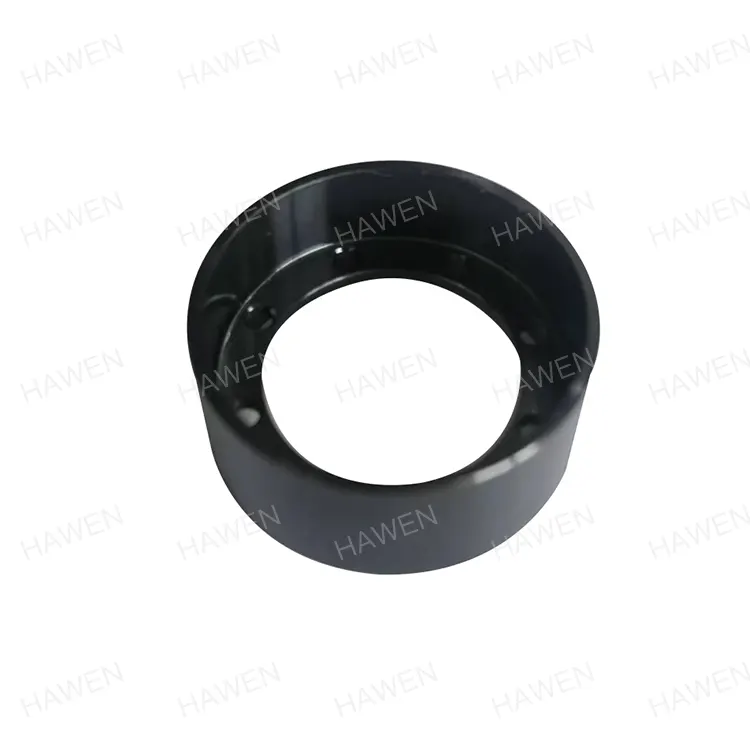

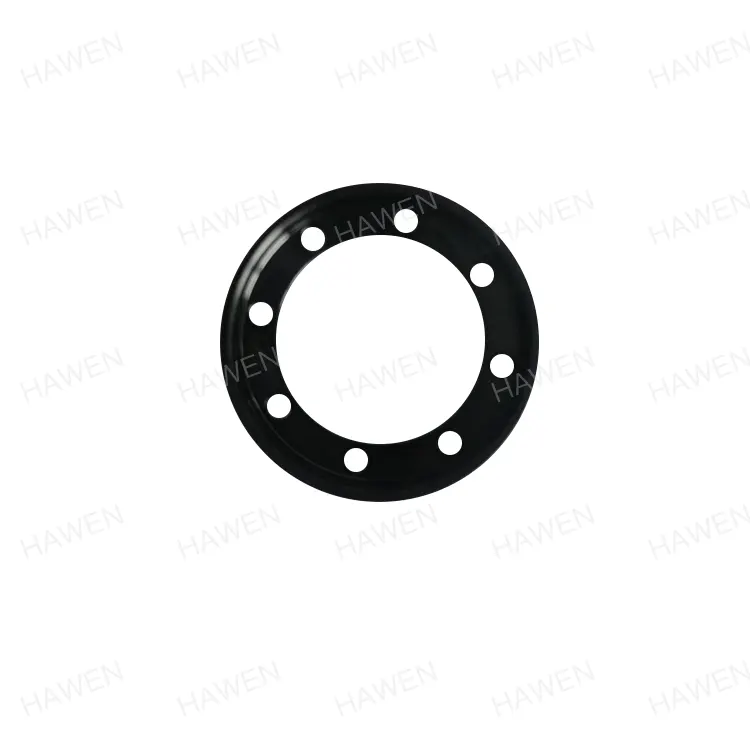

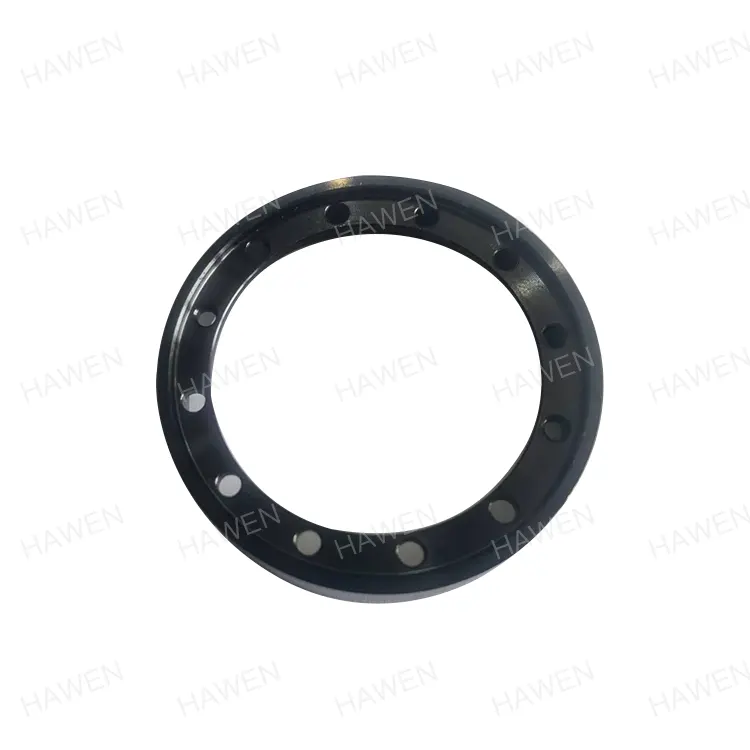

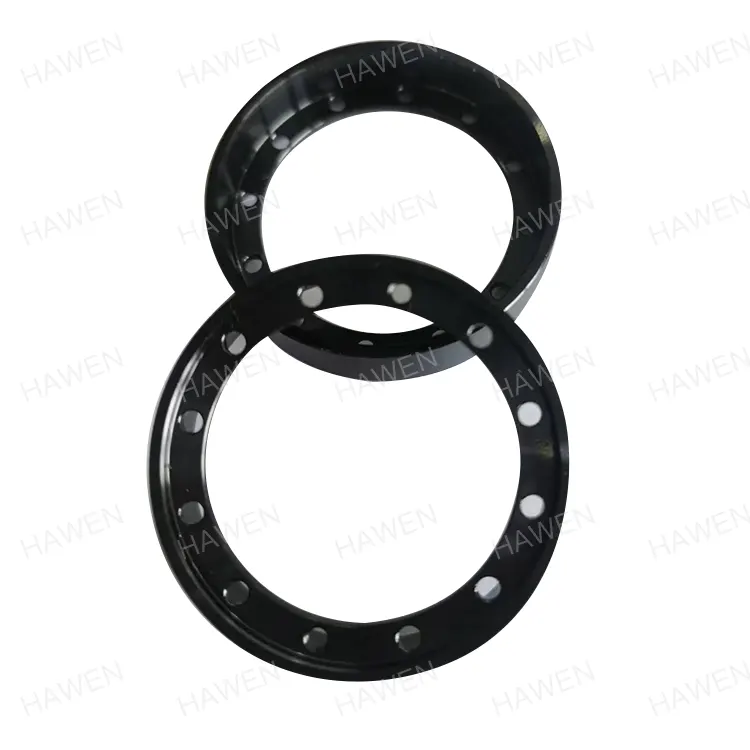

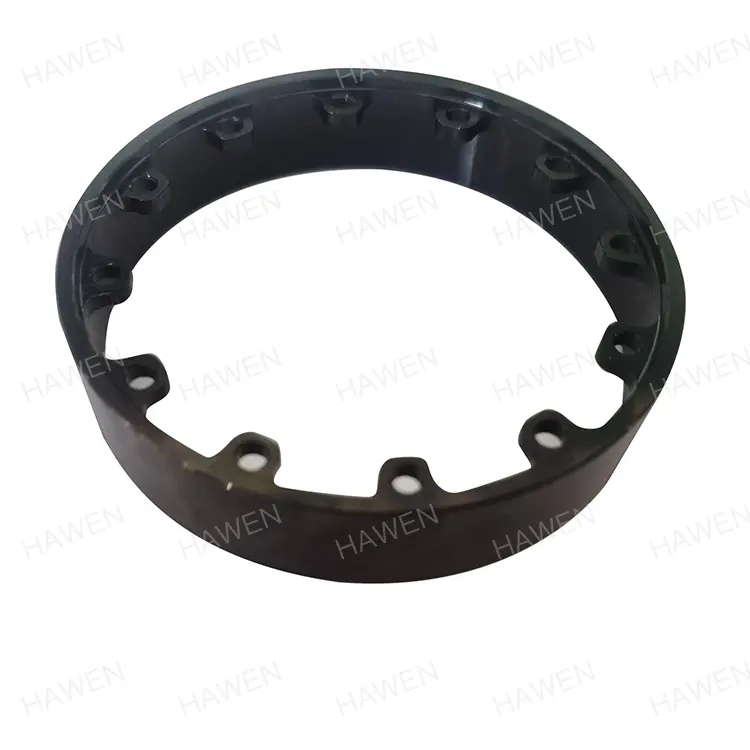

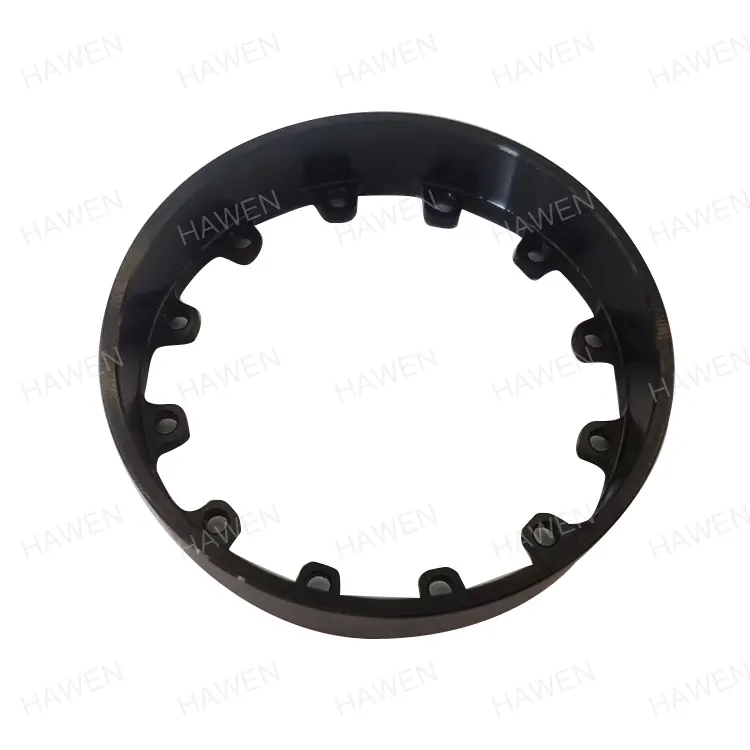

Robotmotorok

Robotmotorok är en grundläggande baskomponent för robotservo-, vridmoment- och ledmotorer. Även om det verkar vara en mekanisk strukturell del, utför den faktiskt tre kärnfunktioner: magnetisk kretsledning, strukturellt stöd och värmeavledning och elektromagnetisk skärmning. Den bestämmer direkt vridmomentdensiteten, driftseffektiviteten, stabiliteten och livslängden för motorer, vilket gör den till en oumbärlig nyckeldel för högprecisionsdrivsystem i avancerade robotar.

Haven (Trilion) har varit djupt engagerad i maskintillverkningsindustrin i mer än 20 år. Sedan 2023 har det fokuserat på FoU och storskalig produktion av Robot Motor Yoke. Med mogna processer, strikt kvalitetskontroll och snabba anpassningsmöjligheter har det blivit en högkvalitativ leverantör av kärntillbehör för robotmotorer i Kina, med en 10% inhemsk marknadsandel och tillhandahåller långsiktiga stödprodukter till många ledande hushållsapparater och robotföretag.

Kärnproduktparametrar

Det marknadsförda robotmotoroket antar standardiserad precisionsbearbetning och stöder även skräddarsydd produktion baserat på kundritningar, anpassad till installations- och prestandakraven för olika robotmotormodeller. De grundläggande kärnparametrarna listas nedan, alla verifierade genom faktisk produktion och kundapplikationer:

Kärnfunktioner & applikationsvärde

Som den magnetiska kretsramen och den strukturella bäraren för robotmotorer är Robot Motor Yoke inte en enkel metallbeslag. Dess prestanda är direkt relaterad till motorns övergripande drift, och täcker magnetiska, mekaniska och termiska dimensioner för att säkerställa effektiv och stabil motordrift.

Fyra kärnfunktioner

Sluten magnetkrets

Bygger en väg med låg reluktans för permanentmagnet- och ankarmagnetfält, begränsar magnetisk flödesfördelning exakt, reducerar magnetiskt flödesläckage kraftigt, förbättrar magnetfältutnyttjandet och undviker uteffektsminskning och onormal uppvärmning orsakad av magnetisk mättnad, vilket optimerar energiomvandlingseffektiviteten från källan.

Strukturellt stöd

Fixerar stadigt permanentmagnetpoler och tål alternerande belastningar från höghastighetsstart-stopp och frekvent kommutering, vilket säkerställer strukturell styvhet och geometrisk noggrannhet under drift och förhindrar komponentdeformation vid höga hastigheter.

Värmeavledning & elektromagnetisk skärmning

Fungerar som en viktig värmeledningsväg för att snabbt skingra järn- och kopparförluster och kontrollera temperaturökningen. Den undertrycker också effektivt strömagnetiska fält för att undvika störningar med kodare, sensorer och andra precisionskomponenter, vilket förbättrar den övergripande EMC-prestandan.

Prestandaförankring

Materialval, bearbetningsteknik, sektionstjocklek och andra parametrar bestämmer direkt vridmomentdensitet, vridmomentrippel och driftseffektivitet, vilket fungerar som en kritisk förutsättning för robotmanövrering med hög precision och hög respons.

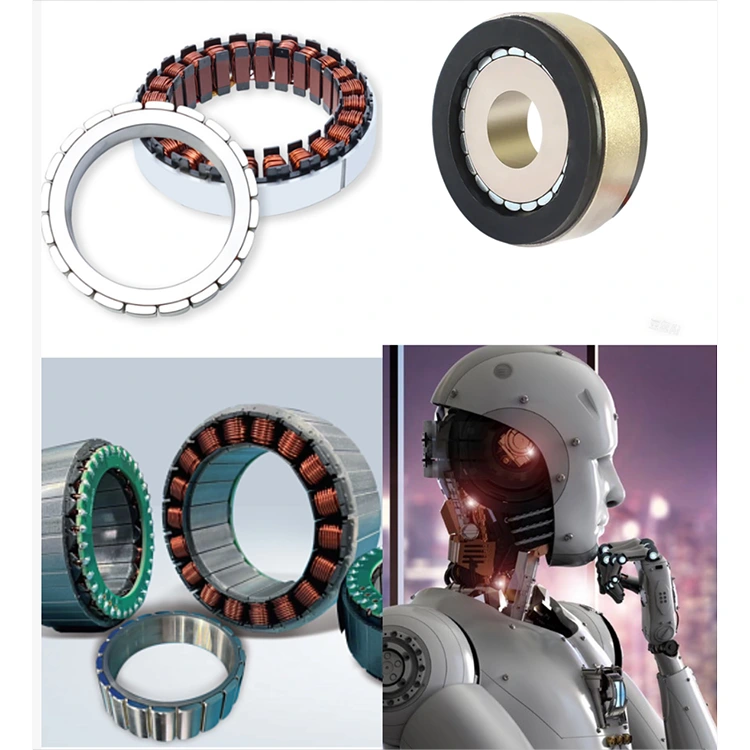

Tillämpliga motortyper och nedströmsutrustning

Detta robotmotorok är kompatibelt med olika vanliga robotdedikerade motorer, som täcker kärnmoduler av industrirobotar, samarbetsrobotar och humanoida robotar:

Servomotorer: Används som statorok och rotorbackok, balanserar kompakt storlek och högt vridmoment för flexibel flerledsrörelse.

Ramlösa vridmomentmotorer: Ringstrukturen integreras direkt i robotens leder, vilket eliminerar externa höljen och förbättrar vridmomentdensiteten och installationsflexibiliteten.

Axiella flödes-/skivmotorer: Anpassar sig till dubbla bakre okstrukturer för axiella magnetiska kretsar, med en platt design för ben- och midjedrivmoduler i humanoida robotar.

Kärnlösa motorer: Kan fungera som motorhus, vilket eliminerar kuggvridmoment för låg-rippel, hög respons i precisionsrobotsluteffektorer.

Nyckelkvalitetsindikatorer och industribenchmarking

Vi kontrollerar hela produktionsprocessen av Robot Motor Yoke enligt strikta standarder, med kärnprecisionsindikatorer som överstiger allmänna industririktmärken, och uppfyller till fullo upphandlingskraven från avancerade motortillverkare när det gäller dimensionsstabilitet, monteringspassning och livslängd.

Prestandapåverkan: Högkvalitativt robotmotorok kan direkt öka motorns effekttäthet med 15 %–30 %, undertrycka över 99 % av störande magnetfältstörningar, minska magnetisk kretsförlust, motstå hög elektromagnetisk påfrestning och säkerställa långtidsstabil robotdrift.

Axialt flöde (vänster) vs. radiellt flöde (höger) tvärsnitt

Materialval & Processkontroll

Specialmaterial: 45# högkvalitativt kolkonstruktionsstål

Robotmotoroket använder nationell standard 45# mellankolstål med strikt skärmade egenskaper anpassade till robotmotorns arbetsförhållanden:

● Kolhalt: 0,42 %–0,50 %; densitet: 7,85 g/cm³; mangan: 0,50 %–0,80 %; kisel: 0,17 %–0,37 %; låga fosfor- och svavelhaltiga föroreningar.

● Utmärkta omfattande mekaniska egenskaper: draghållfasthet ≥ 600 MPa, sträckgräns ≥ 355 MPa, töjning ≥ 16 %; hårdhet HRC32–36 efter härdning och härdning.

● Optimerad via dedikerad värmebehandling, balanserande styrka och seghet med enastående utmattningsbeständighet för långvarig högfrekvent motordrift.

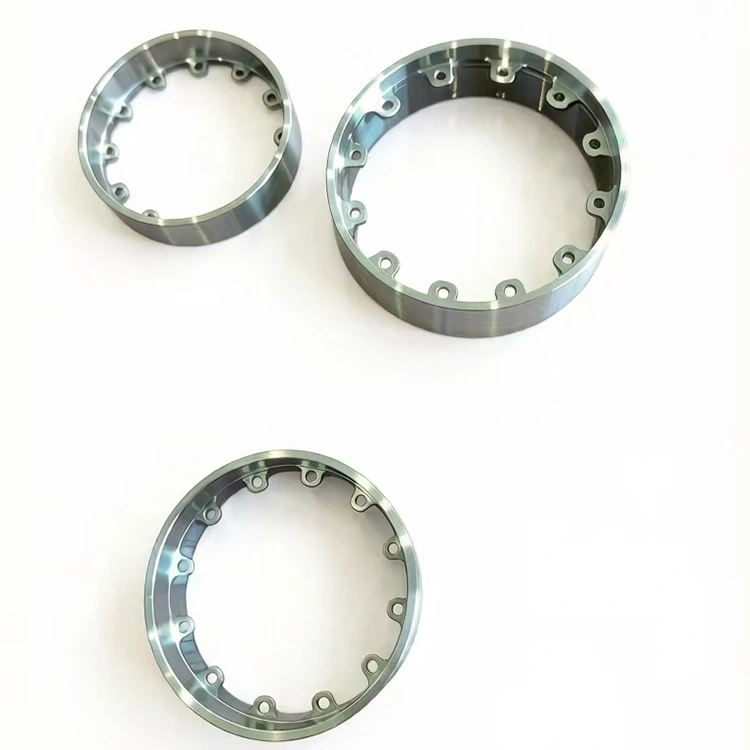

Precisionsbearbetning och processkontroll

Ett fullständigt kontrollsystem med sluten slinga säkerställer hög precision och satskonsistens:

● Tolerans för inre hål kontrollerad till ±0,005 mm; utrustad med CMM, rundhetstestare, konturmonitor och SPC statistisk processkontroll.

● Strikt kontrollerad processmiljö för att minska temperaturfluktuationer och vibrationer; CNC-maskiner med hög precision och specialverktyg säkerställer dimensionsöverensstämmelse.

● Fullständig inspektion av inkommande material, övervakning av värmebehandling i realtid och 100 % inspektion av färdig produkt för att förhindra att produkter som inte uppfyller kraven kommer in på marknaden.

Ytbehandling: Helautomatisk svartoxidfinish

Använder egenutvecklad svartoxidformel och helautomatisk produktionslinje utan manuell kontakt för att undvika skador och kontaminering:

● Integrerad automatisk svartoxid- och torkprocess förbättrar korrosions- och rostbeständigheten enligt industristandarder.

● Stöder skräddarsydda ytbehandlingar inklusive galvanisering, galvanisering och nickelplätering för speciella applikationer.

Kärnföretagsfördelar

Med över 20 års erfarenhet av maskintillverkning har Haven byggt ett komplett system från FoU, produktion och kvalitetskontroll till eftermarknadsservice, vilket skapar en differentierad konkurrenskraft i Robot Motor Yoke-produktion och effektivt löser kundernas smärtpunkter vid upphandling, anpassning och massproduktion.

Tillräcklig kapacitet & stabil leverans

● 120 högprecisions-CNC-maskiner, 1 helautomatisk rengöringslinje, 25 professionella tekniker.

● Månadskapacitet: 30 000 enheter; nuvarande månadsförsäljning: 10 000–20 000 enheter, vilket ger 40–50 % kapacitet för bulk- och brådskande beställningar.

● Pålitlig försörjningskedja i Zhejiang säkerställer korta ledtider för råvaror och stabil leverans för storskalig kontinuerlig produktion av flera olika sorter.

Helautomatisk kvalitetskontroll och nästan noll defekter

● 25 automatiska inspektionsenheter för fulldimensionsprovning från inkommande material till färdiga varor.

● 100 % kvalitetskontroll online; produktionsgenomgång 99,99%, fabriksgenomgång 100%.

● Certifierad enligt ISO9001 och IATF16949; full produktionsspårbarhet med överlägsen konsekvens och tillförlitlighet.

Professionell teknisk support och stark anpassning

● Dedikerat tekniskt team specialiserat på optimering och design av okprocesser.

● Snabb respons på anpassning: ritningsbaserad produktion, specificerade material och ytbehandlingar.

● One-stop support från designkonsultation, processoptimering och provproduktion i små partier till massproduktion, vilket förkortar utvecklingscyklerna och sänker kostnaderna.

Miljöefterlevnad och kostnadskontroll

● Fullständig överensstämmelse med EU ROHS och REACH med fullständiga certifieringsrapporter.

● Automatiserad produktion minskar manuella ingrepp och förbättrar materialutnyttjandet, kontrollerar kostnader samtidigt som låg energiförbrukning och låga avfallsutsläpp uppnås, vilket balanserar miljöprestanda och kostnadseffektivitet.

Kooperativa kunder och partnerskapsmodeller

Vår Robot Motor Yoke har länge försett ledande inhemska och internationella företag inklusive Samsung, Haier och Nidec med stabilt strategiskt samarbete i över ett decennium. Produktkvalitet och service är mycket erkända med höga återköpsgrader.

Vi stöder flera samarbetsmodeller:

● Bulkanskaffning av standardiserade produkter

● Skräddarsydd produktion utifrån kundritningar

● Provtillverkning för speciella specifikationer

Vi välkomnar kunder över hela världen att besöka vår fabrik för inspektion och affärssamarbete. Med vårt mogna produktionssystem och tekniska styrka hjälper vi kunderna att minska utvecklings-, testnings-, tillverknings- och eftermarknadskostnader för att uppnå långsiktiga win-win-resultat.
