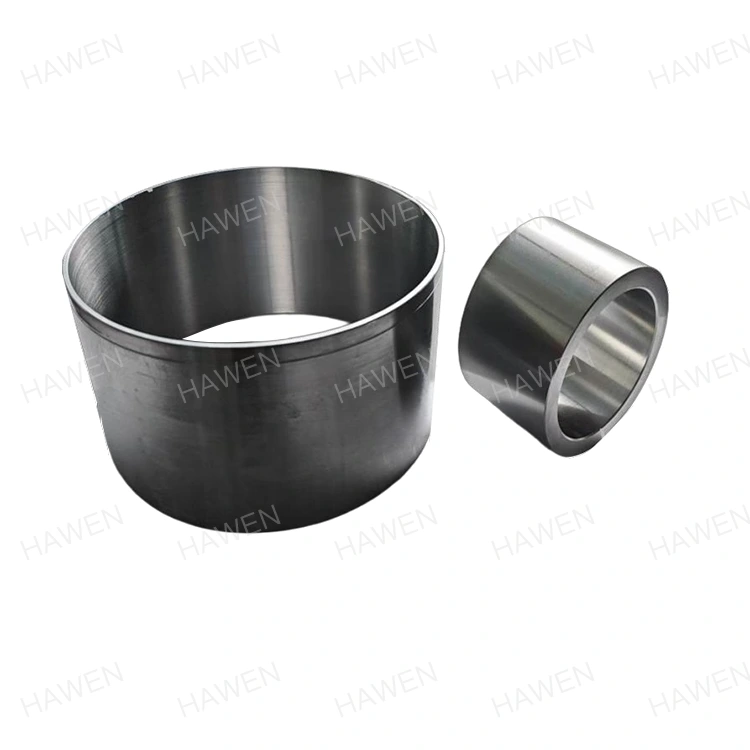

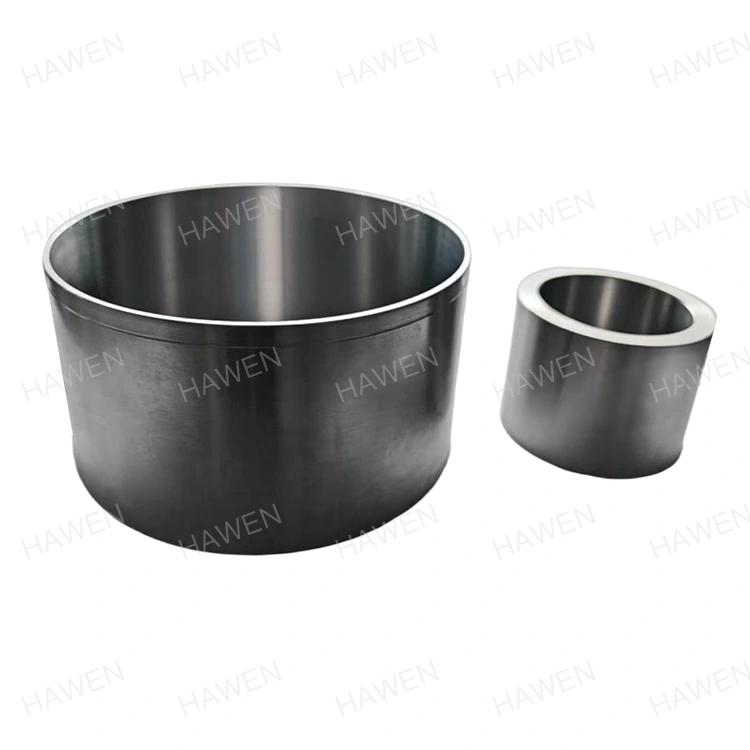

Elmotors rotorkärna

HAWEN är en etablerad leverantör av elmotorns rotorkärna och avancerade rotationsdrivenheter. Uppbackad av tjugo års tillverkningserfarenhet bearbetar vi komponenter med 20# kolstål och 42CrMo legerat stål. Det automatiserade tillverkningscentret tillämpar avancerade rengörings- och passiveringsbehandlingar för att säkerställa långvarig slitstyrka och strukturell integritet över olika tunga industrisystem.

Rotationseffektivitet i elektromekaniska system

Modern industriell automation är starkt beroende av den kontinuerliga effektiviteten hos roterande drivningar. Inom dessa kraftsystem bestämmer integrationen av en optimerad elektrisk motorrotorkärna drivenhetens totala effektivitet genom att minska elektromagnetiska förluster och säkerställa snabb vridmomentrespons. Höghastighetsautomationsutrustning, robotkopplingar och elektriska drivlinor kräver roterande komponenter utformade för att minimera trögheten samtidigt som den magnetiska flödestätheten maximeras.

För att upprätthålla de rigorösa kraven på kontinuerliga industriella förändringar måste rotationsenheter förhindra uppbyggnad av virvelströmmar och mildra överdriven termisk ökning. Att använda högkonduktiva råmaterial som bearbetats till exakta geometriska former säkerställer att den elektriska drivningen går på sin termodynamiska toppgräns. Denna mekaniska stabilitet påverkar direkt effektuttaget, positionsnoggrannheten och livslängden för automatiserade fabriksmaskiner.

Robotiskt ledskydd och dynamik

Industriella robotleder kräver kompakta servodrivningar med högt vridmoment som kan utföra snabba start-stoppcykler utan positioneringsfel. De interna roterande enheterna är konstruerade för att motstå allvarliga vridningspåkänningar samtidigt som de bibehåller exakt koncentricitet. Genom att minska radiellt utlopp förhindrar de roterande komponenterna mikroskopiska växlingar som leder till växelslitage och mekaniska fel under miljontals cykler.

Aerodynamisk kraftgenereringsintegration

I vind- och ångturbiner fungerar tunga roterande delar i oförutsägbara utomhusmiljöer som utsätts för skiftande mekaniska belastningar. Dessa system använder specialiserade konfigurationer, såsom öppna skeva slitsar och dedikerade ventilationsöppningar, för att säkerställa att värmen snabbt avleds. Effektiv värmehantering skyddar de lindade kopparenheterna och säkerställer stabil kraftleverans tillbaka till elnätet.

Nya energidragsystem

Drivmotorer för elektriska och hybriddrivlinor kräver extremt höga effekttätheter för att optimera räckvidd och fordonsacceleration. De interna roterande elementen måste arbeta med höga rotationshastigheter, ofta över 15 000 rpm. För att uppnå konsekvent prestanda vid dessa hastigheter krävs rigorös kvalitetskontroll under tillverkningen för att säkerställa att råmaterialen inte deformeras under extrema centrifugalkrafter.

Avancerade metallurgiska egenskaper för högstressoperationer

Att välja rätt material är avgörande för att matcha de mekaniska och elektriska kraven för slutapplikationen. De metallurgiska egenskaperna hos stålsorterna bestämmer sträckgränsen, utmattningsbeständigheten och lättheten att bearbeta för varje komponent.

Lågkolhaltigt konstruktionsstål (20# kolstål)

Detta konstruktionsstål ger utmärkt svetsbarhet och duktilitet, vilket gör det idealiskt för vanliga mekaniska sammansättningar. Den har stabil magnetisk permeabilitet, vilket hjälper till att minska kärnförlusterna i standardmotorapplikationer. Komponenter tillverkade av denna kvalitet är mycket anpassningsbara och anpassas lätt till specialiserade konstruktioner som kräver hög precision under massproduktion.

Ultrahöghållfast krom-molybdenstål (42CrMo legerat stål)

För applikationer där mekanisk belastning och slagtålighet är av största vikt, ger detta legerade stål enastående prestanda. Den uppvisar hög härdbarhet och visar ingen temperament sprödhet, vilket gör att den kan upprätthålla höga utmattningsgränser. Den kemiska designen innehåller krom och molybden, vilket säkerställer djup härdning under värmebehandling och utmärkt seghet vid låg temperatur under stötbelastningar.

Egenskaper för medelstort kolstål (45# kolstål)

Denna medelstora kolstruktur innehåller 0,42 % till 0,50 % kol, med en densitet på 7,85 g/cm³. Kompositionen innehåller 0,50 % till 0,80 % mangan och 0,17 % till 0,37 % kisel, med strikt kontrollerade föroreningar. Den erbjuder utmärkta omfattande mekaniska egenskaper, med en draghållfasthet på ≥600 MPa och en sträckgräns på ≥355 MPa. Efterhärdning vid 840°C och anlöpning mellan 560°C och 600°C optimerar hårdheten till HRC 22-34.

Dimensionell verifiering och geometrisk inriktning

För att förhindra mekanisk vibration och högfrekvent buller i roterande maskiner måste komponenterna hålla sig till strikta dimensionella gränser. Även mindre geometriska avvikelser kan skapa asymmetrisk magnetisk dragning, vilket orsakar snabbt lagerslitage och katastrofala utrustningsfel. Under höghastighetsdrift förhindrar bibehållande av koncentriciteten hos elmotorns rotorkärna skadliga vibrationer och säkerställer smidig rotationsenergiöverföring.

Högprecisionsautomatiserad tillverkningsutrustning säkerställer konsekvent dimensionskontroll genom hela storskalig produktion. Kritiska parametrar, såsom toleransen för inre hål, hålls strikt på ≤0,005 mm. Genom att standardisera dessa snäva toleranser, integreras de färdiga monteringarna sömlöst på motoraxlarna utan att kräva manuella justeringar under den sista monteringsfasen.

Omfattande mätning och kvalitetsinspektion

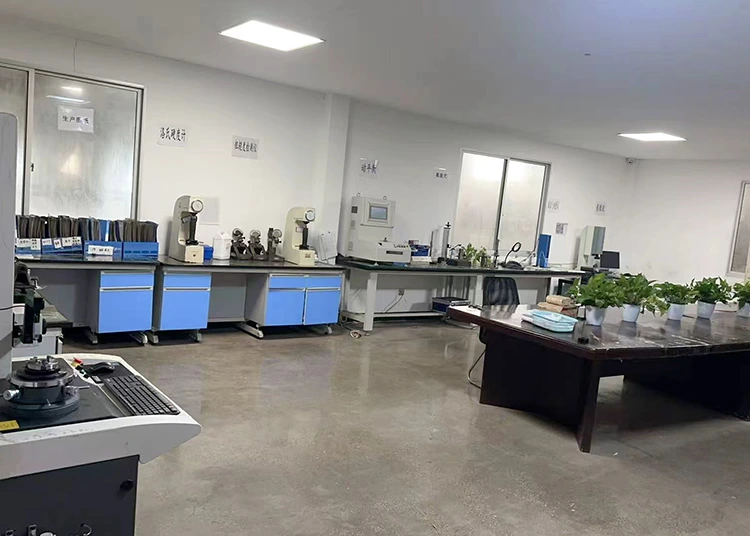

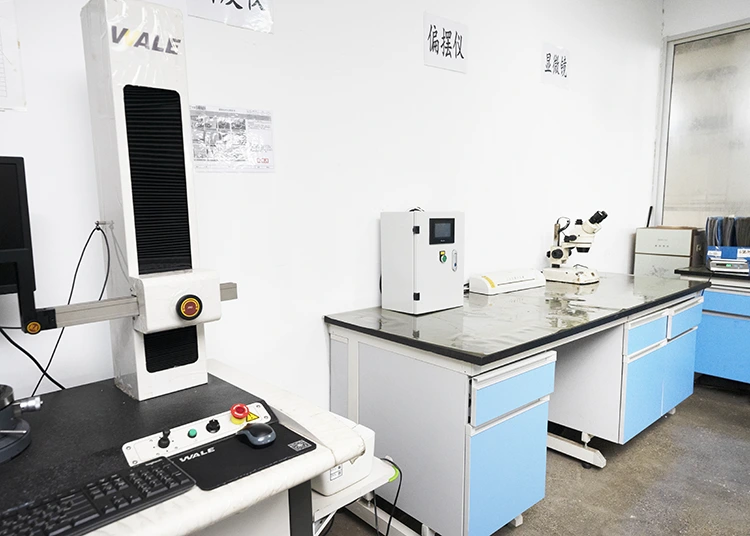

Kvalitetssäkring upprätthålls genom avancerade mätverktyg placerade direkt på produktionsgolvet. Coordinate Measuring Machines (CMM) verifierar fleraxliga koordinater, medan specialiserade rundhetstestare och profilmätinstrument utvärderar den cirkulära konsistensen av de inre och yttre diametrarna. Statistisk processkontroll (SPC) används för att övervaka produktionstrender i realtid, vilket förhindrar dimensionell drift innan den överskrider tekniska gränser.

Råvaruval och miljömedveten tillverkning

Att köpa konsekventa, högkvalitativa råvaror är grunden för kvalitetskontroll. Tillverkningsanläggningen använder miljövänligt 1215 lågkolhaltigt friskärande stål för avsedda projekt för att minska fotspår av farliga ämnen samtidigt som bearbetbarheten förbättras. Allt material följer internationella RoHS- och REACH-standarder, med stöd av verifierade analytiska laboratorierapporter.

Ytbehandlingsprotokoll för extrema miljöer

Roterande ståldelar fungerar ofta i utmanande industriella miljöer där exponering för fukt, skärvätskor och luftburna partiklar kan påskynda oxidationen. Oskyddade ytor utvecklar snabbt rost, vilket äventyrar den mekaniska passformen och släpper ut metallskräp i motorhuset.

För att motverka dessa problem använder fabriken en helautomatiserad, beröringsfri rengörings- och passiveringsprocess. Genom att använda ett transportördrivet tvättsystem integrerat med en högeffektiv torklinje, rengörs, behandlas och packas produkterna utan manuell kontakt. Detta förhindrar kontaminering av hudolja, minskar risken för fysiska repor och säkerställer att delarna anländer till monteringsfabriken i orörda, färdiga att installera skick.

Olika anpassningsalternativ för beläggning

Medan standard kemisk passivering skyddar komponenter under typiska lager- och monteringsförhållanden, kan specialiserade miljöer kräva utökade barriärer. Anläggningen tillhandahåller olika skräddarsydda efterbehandlingsalternativ för att möta specifika krav, inklusive standardgalvanisering, zinkplätering, nickelplätering och helautomatiska svartoxidbehandlingar som förbättrar korrosionsbeständigheten utan att ändra kritiska fysiska dimensioner.

Produktionskapacitet och tekniska specifikationer

Tabellen nedan sammanfattar de tekniska specifikationerna för våra standard precisionsbearbetade kärnprodukter:

Varför välja oss

Samarbete med en erfaren tillverkningsanläggning säkerställer att dina produktionslinjer förblir försedda med mycket konsekventa, kvalitetstestade mekaniska komponenter. Vår infrastruktur är optimerad för att leverera långsiktigt värde och tillförlitlighet:

• Helautomatisk infrastruktur:Fabriken driver 10 helautomatiserade produktionslinjer, kompletta med en integrerad ytrengöring och automatisk svartoxidlinje. Detta minimerar manuella bearbetningsfel och garanterar hög repeterbarhet över stora produktionskörningar.
• Betydande produktionshöjd:Med en total månadskapacitet på cirka 5 miljoner enheter och nuvarande månatliga leveranser på 3 till 4 miljoner enheter, upprätthåller anläggningen en kapacitetsbuffert på 40 % till 60 % för att bekvämt stödja snabb projektskalning och plötsliga förändringar i efterfrågan.
• Global erfarenhet av fordon och apparater:Produktionsteamet har långvariga strategiska partnerskap med motortillverkare i världsklass, inklusive Nidec, Midea, Gree, LG, Huilu och Wolong, vilket bevisar vår förmåga att möta rigorösa kvalitetsstandarder.
• Rigorös kvalitets- och miljörevision:Kvalitetskontroll börjar vid råvaruanskaffning, vilket ger en stabil 99,995 % processgenomgångshastighet. Alla försändelser genomgår 100 % inspektion innan de lämnar anläggningen och är helt kompatibla med EU:s RoHS och REACH miljöriktlinjer.

Vanliga frågor

Vilka designkonfigurationer kan anpassas för en elektrisk motorrotorkärna?

Vi tillhandahåller full anpassning enligt tillhandahållna tekniska ritningar. Vårt ingenjörsteam kan justera dimensioner, profiler för inre hål, spårgeometrier och råmaterialspecifikationer – som att använda 20# kolstål, 42CrMo legerat stål eller 45# kolstål – för att matcha specifika elektromekaniska parametrar.

Hur förhindrar den beröringsfria passiveringsprocessen rost?

Den beröringsfria ytbehandlingslinjen leder komponenterna genom automatiska kemiska rengörings- och passiveringsbad innan de torkas i en förseglad varmluftkammare. Att eliminera manuell kontakt förhindrar svett-inducerad oxidation och garanterar att delarna förblir rostfria före installation.

Vilka testprotokoll används för att säkerställa precisionen i det inre hålet?

Varje batch kontrolleras med hjälp av Coordinate Measuring Machines (CMM) och högprecisionstestare av rundhet. Vi kontrollerar strikt hålets cylindricitet till ≤0,01 mm för våra standard 20# kolstålenheter, vilket överskrider den typiska industristandarden på ≤0,015 mm.

Är råvarorna förenliga med internationella miljödirektiv?

Ja. Alla råvaror, inklusive 1215 lågkolhaltigt friskärande stål och olika legeringskvaliteter, genomgår strikta kemiska tester. Varje levererad batch stöds av officiella REACH- och RoHS-överensstämmelsecertifikat.

Hur hanterar fabriken plötsliga ökningar av produktionsvolymen?

Vår produktionsanläggning i Zhejiang-provinsen har en aktiv kapacitetsreserv på upp till 2 miljoner enheter per månad. Detta gör att vi kan skala produktion och justera leveransscheman utan att påverka ledtider eller produktkonsistens.

Konstruerad precision och tillverkningsledarskap

Med mer än två decennier av dedikerad erfarenhet av mekanisk precisionsbearbetning, fortsätter tillverkningsanläggningen att leverera pålitliga tekniska lösningar för utmanande industriella miljöer. Genom att kontrollera varje steg i processen – från metallurgisk inspektion och CNC-automatiserad bearbetning till beröringsfri kemisk passivering – säkerställer vi att varje rotationskomponent uppfyller höga prestandastandarder. FörtroendeHAWENatt leverera den precision, kapacitet och konsekvens som krävs för att driva din nästa generation av högeffektiva motorsystem.
